Sơ đồ quy trình sản xuất là gì? Cách vẽ lưu đồ quy trình sản xuất chi tiết

Sơ đồ quy trình sản xuất là bản vẽ trực quan hóa toàn bộ trình tự các bước biến nguyên vật liệu thành thành phẩm, giúp doanh nghiệp hình dung rõ ràng từng bước trong chuỗi hoạt động. Bài viết dưới đây, FBC ASEAN sẽ giúp doanh nghiệp hiểu đúng bản chất sơ đồ quy trình sản xuất, phân biệt các loại sơ đồ khối quy trình sản xuất phổ biến và nắm cách vẽ lưu đồ chuẩn theo từng bước cụ thể.

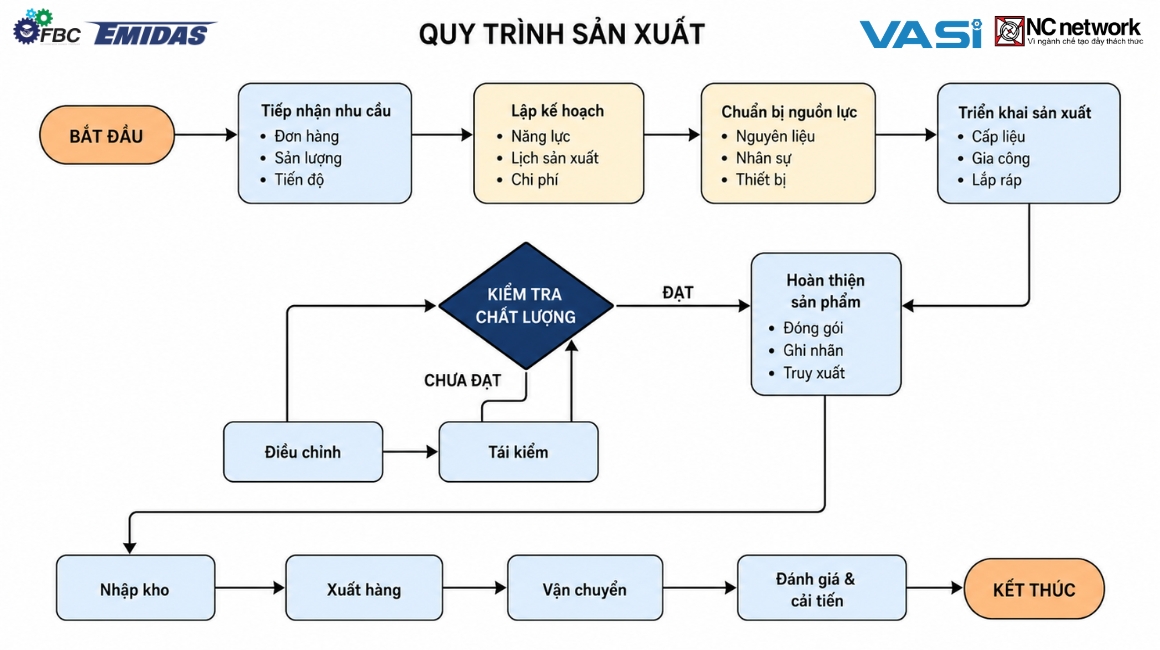

Sơ đồ quy trình sản xuất là gì?

Sơ đồ quy trình sản xuất (Manufacturing Process Flowchart) là biểu đồ trực quan mô tả toàn bộ các bước, hoạt động và mối quan hệ trong quá trình sản xuất, được biểu diễn bằng các ký hiệu tiêu chuẩn và kết nối bằng mũi tên chỉ hướng, từ nguyên vật liệu đầu vào cho đến khi ra thành phẩm hoàn chỉnh.

Trong doanh nghiệp sản xuất, sơ đồ quy trình đóng vai trò như một bản đồ vận hành, giúp các bên liên quan từ tổ trưởng sản xuất đến ban giám đốc nắm được thứ tự công đoạn, thời gian thực hiện, người chịu trách nhiệm, điểm kiểm tra chất lượng và các quyết định cần đưa ra tại mỗi khâu. Việc thiết kế sơ đồ quy trình sản xuất thường được khuyến nghị tuân thủ các nguyên tắc của hệ thống quản lý chất lượng như ISO 9001:2015 để đảm bảo tính chuẩn hóa và nhất quán khi áp dụng thực tế.

Đối với nhà quản lý cấp cao, công cụ này giúp nắm bắt toàn cảnh quy trình mà không cần đi sâu vào chi tiết kỹ thuật. Nhờ vậy, họ có thể xác định điểm nghẽn, phân bổ nguồn lực và ra quyết định đầu tư công nghệ phù hợp.

Vì sao doanh nghiệp nên xây dựng sơ đồ quy trình sản xuất?

Trong bối cảnh cạnh tranh ngày càng khốc liệt, doanh nghiệp sản xuất không chỉ cần vận hành hiệu quả mà còn phải đảm bảo tính minh bạch và nhất quán trong từng khâu làm việc. Xây dựng sơ đồ quy trình sản xuất mang lại một số lợi ích thiết thực sau:

• Chuẩn hóa và tối ưu quy trình làm việc: Giúp các phòng ban phối hợp nhất quán, tránh chồng chéo, rút ngắn thời gian xử lý và loại bỏ hoạt động không tạo giá trị.
• Nâng cao khả năng kiểm soát và quản lý: Nhà quản lý dễ dàng theo dõi tiến độ, phát hiện điểm nghẽn hoặc lỗi phát sinh, từ đó chủ động kiểm soát chất lượng, năng suất và chi phí.
• Giảm phụ thuộc vào cá nhân: Quy trình rõ ràng giúp doanh nghiệp vận hành trơn tru kể cả khi thay đổi nhân sự, nhân viên mới nhanh chóng nắm bắt công việc thông qua sơ đồ.
• Hỗ trợ đào tạo và cải tiến liên tục: Sơ đồ là tài liệu tham chiếu giúp nhân viên hiểu vai trò từng công đoạn, đồng thời tạo cơ sở đánh giá và cải tiến định kỳ.
• Nền tảng cho chuyển đổi số: Để triển khai hệ thống MES, ERP hoặc các giải pháp tự động hóa, doanh nghiệp cần có sơ đồ quy trình đã được chuẩn hóa làm gốc.
• Hỗ trợ quản lý rủi ro và cải thiện chất lượng: Mọi sai lệch so với lưu đồ đã thống nhất đều có thể dẫn đến sự cố máy móc hoặc tăng tỷ lệ phế phẩm, do đó lưu đồ giúp nhân viên tuân thủ nghiêm ngặt trình tự đã kiểm soát.

Phân loại sơ đồ quy trình sản xuất

Xét theo mức độ chi tiết, sơ đồ quy trình sản xuất thường được chia thành hai dạng chính: sơ đồ quy trình tổng quan và sơ đồ quy trình chi tiết.

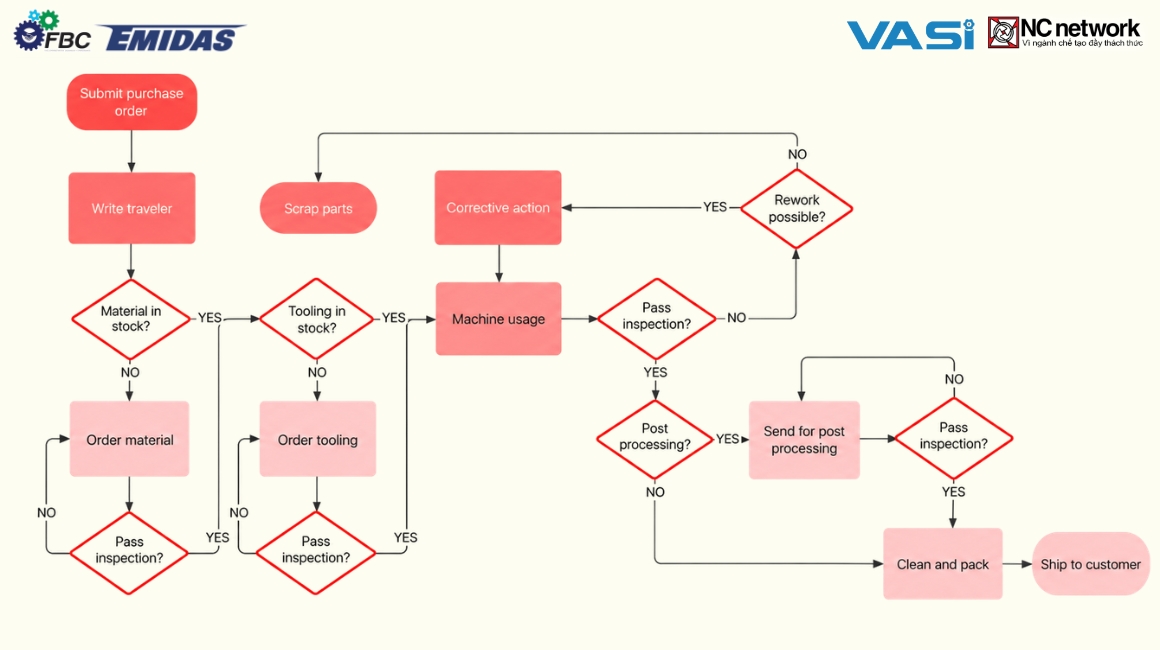

Sơ đồ quy trình sản xuất (tổng quan)

Sơ đồ quy trình tổng quan cung cấp góc nhìn vĩ mô, tập trung vào các hoạt động, bước hoặc giai đoạn chính và quan trọng nhất trong quy trình, thường chỉ gồm khoảng 6-10 bước. Loại sơ đồ này giúp người xem hiểu được sự liên kết và dòng tiến trình công việc chính giữa các khâu, các bộ phận mà không cần quan tâm đến từng thao tác nhỏ.

Đây là công cụ hữu hiệu giúp giám đốc sản xuất hoặc quản lý sản xuất điều phối hoạt động hiệu quả, đặc biệt hữu ích trong giai đoạn đầu của một dự án hoặc khi cần trình bày tổng quan quy trình cho ban lãnh đạo, đối tác.

Sơ đồ quy trình chi tiết

Ngược lại, sơ đồ quy trình chi tiết mô tả sâu hơn về các bước, thao tác cụ thể trong quá trình sản xuất, thường có nhiều hơn 15 bước hoặc giai đoạn. Loại sơ đồ này giúp người xem hiểu rõ hoạt động trong từng khâu, từng công đoạn, hỗ trợ quản lý sản xuất, tổ trưởng hoặc chuyền trưởng trong việc điều hành, giám sát công nhân hàng ngày. Sơ đồ quy trình chi tiết cũng thường được dùng với mục đích truy gốc vấn đề, từ đó sửa đổi hoặc chuẩn hóa quy trình hiện có khi phát sinh lỗi hoặc cần cải tiến.

Các ký hiệu trong lưu đồ quy trình sản xuất

Để lưu đồ dễ hiểu và được sử dụng nhất quán trong toàn doanh nghiệp, người thực hiện cần thống nhất trước hệ thống ký hiệu chuẩn. Các ký hiệu phổ biến thường gặp gồm:

• Hình tròn hoặc hình ô-van: Biểu thị điểm bắt đầu hoặc điểm kết thúc của quy trình.
• Hình chữ nhật: Biểu thị một hoạt động, một bước thực hiện hoặc một trạng thái cụ thể trong quy trình.
• Hình thoi: Biểu thị điểm quyết định hoặc điểm rẽ nhánh (ví dụ: đạt/không đạt yêu cầu chất lượng).
• Hình bình hành: Biểu thị dữ liệu đầu vào hoặc đầu ra của một công đoạn.
• Hình hộp/hình trụ: Biểu thị khu vực lưu trữ hoặc kho chứa dữ liệu, nguyên vật liệu.
• Mũi tên hoặc đường thẳng: Biểu thị hướng di chuyển của dòng chảy công việc, kết nối các bước với nhau.

Lưu ý: Có một số tài liệu và phần mềm vẽ sơ đồ có thể quy định biến thể ký hiệu khác nhau (ví dụ hình vuông thay cho hình chữ nhật ở một số chuẩn). Doanh nghiệp nên kiểm tra và thống nhất bộ ký hiệu áp dụng nội bộ trước khi triển khai đại trà để tránh gây hiểu nhầm giữa các bộ phận.

Hướng dẫn cách vẽ sơ đồ quy trình sản xuất chi tiết

Việc xây dựng một sơ đồ quy trình sản xuất hiệu quả cần tuân theo trình tự các bước cụ thể. Dưới đây là quy trình tổng hợp từ các phương pháp phổ biến hiện nay:

• Bước 1: Xác định mục tiêu và phạm vi

Trước tiên, doanh nghiệp cần làm rõ mục tiêu của sơ đồ (tối ưu quy trình, đào tạo nhân viên, chuẩn bị chứng nhận hệ thống quản lý chất lượng, hoặc thiết kế quy trình mới) và phạm vi mô tả (toàn bộ nhà máy hay chỉ một dây chuyền cụ thể).

• Bước 2: Thống nhất ký hiệu và quy tắc trình bày

Xác định và thống nhất trước hệ thống ký hiệu sẽ sử dụng trong toàn bộ sơ đồ, giúp mọi bộ phận đọc và hiểu đúng ý nghĩa của từng khối hình.

• Bước 3: Liệt kê các hoạt động và sắp xếp theo trình tự

Liệt kê toàn bộ hoạt động diễn ra trong quy trình sản xuất từ tiếp nhận nguyên liệu, gia công, kiểm tra chất lượng đến đóng gói thông qua quan sát trực tiếp, phỏng vấn nhân viên vận hành và tham khảo tài liệu kỹ thuật hiện có. Với mỗi hoạt động, cần thu thập thông tin về người chịu trách nhiệm, đầu vào/đầu ra, thời gian thực hiện và điểm kiểm soát chất lượng, sau đó sắp xếp theo trình tự logic.

• Bước 4: Tiến hành vẽ sơ đồ

Sử dụng ký hiệu đã thống nhất để thiết kế sơ đồ, tuân thủ nguyên tắc: dòng chảy đi từ trái sang phải hoặc từ trên xuống dưới, tránh các đường giao nhau, đánh số hoặc gắn nhãn hoạt động để dễ tham chiếu, và bổ sung ghi chú khi cần làm rõ. Doanh nghiệp có thể vẽ tay hoặc sử dụng công cụ phần mềm như Microsoft Visio, Lucidchart, Excel, Word hoặc các công cụ chuyên dụng như SmartDraw, Edraw Org Chart.

• Bước 5: Rà soát, kiểm tra trước khi ban hành

Xác minh tính chính xác của sơ đồ cùng người thực hiện quy trình thực tế, kiểm tra tính logic và nhất quán của dòng chảy, đảm bảo không bỏ sót hoặc trùng lặp bước nào.

• Bước 6: Chạy thử và cập nhật định kỳ

Sau khi sơ đồ được phê duyệt, cần triển khai thử trên một dây chuyền hoặc sản phẩm cụ thể, thu thập phản hồi từ nhân viên và điều chỉnh khi cần. Quy trình sản xuất thường thay đổi theo công nghệ và yêu cầu thị trường, do đó lưu đồ cần được đánh giá, cập nhật định kỳ để phản ánh đúng thực tế vận hành.

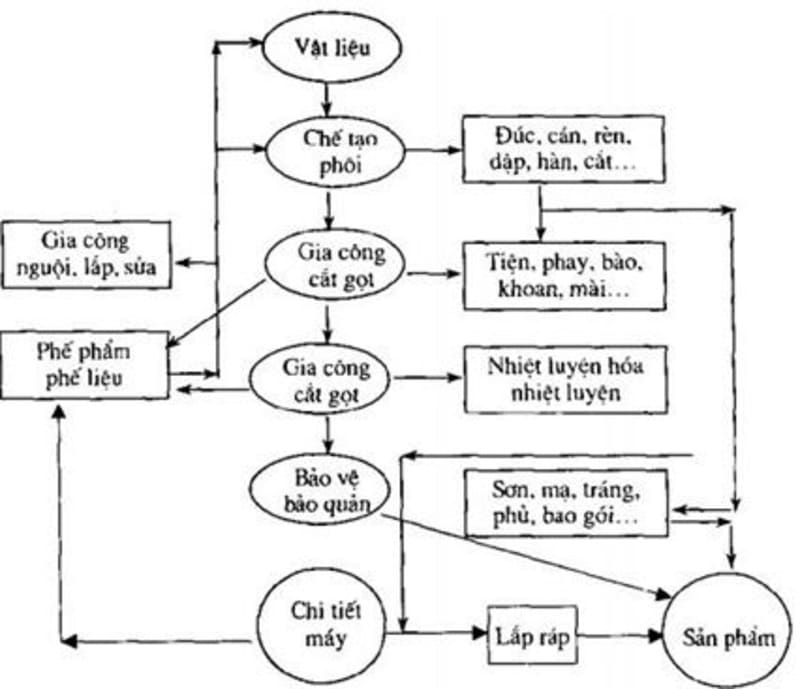

Mẫu lưu đồ quy trình sản xuất bạn nên tham khảo

Tùy đặc thù ngành hàng, mỗi lĩnh vực sẽ có cách xây dựng sơ đồ quy trình sản xuất riêng biệt. Dưới đây là một số mẫu lưu đồ phổ biến mà doanh nghiệp có thể tham khảo để điều chỉnh phù hợp với thực tế vận hành.

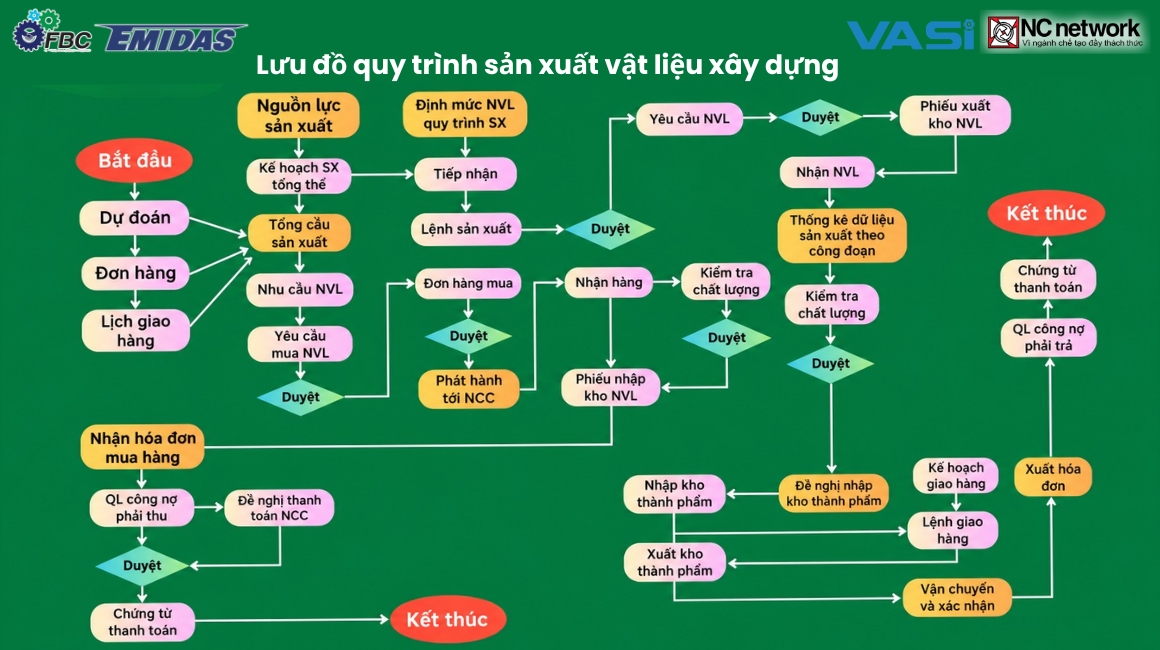

• Lưu đồ quy trình sản xuất vật liệu xây dựng:

Từ khai thác nguyên liệu, phối trộn, tạo hình, nung đến kiểm định chất lượng và đóng gói mỗi khâu trong ngành vật liệu xây dựng đều cần được kiểm soát chặt chẽ để đảm bảo sản phẩm đạt chuẩn. Lưu đồ giúp doanh nghiệp trực quan hóa toàn bộ chu trình và dễ dàng tùy chỉnh theo từng loại sản phẩm như gạch, xi măng hay bê tông.

• Sơ đồ quy trình sản xuất dược phẩm:

Ngành dược phẩm đòi hỏi độ chính xác, an toàn và tuân thủ nghiêm ngặt tiêu chuẩn GMP (Good Manufacturing Practice – thực hành sản xuất tốt). Mỗi công đoạn từ nghiên cứu, kiểm nghiệm, sản xuất đến phân phối cần được kiểm soát và ghi nhận minh bạch. Lưu ý rằng, các tiêu chuẩn GMP cụ thể có thể thay đổi theo quy định hiện hành của Bộ Y tế và cơ quan quản lý dược, doanh nghiệp cần kiểm tra văn bản pháp lý cập nhật trước khi áp dụng.

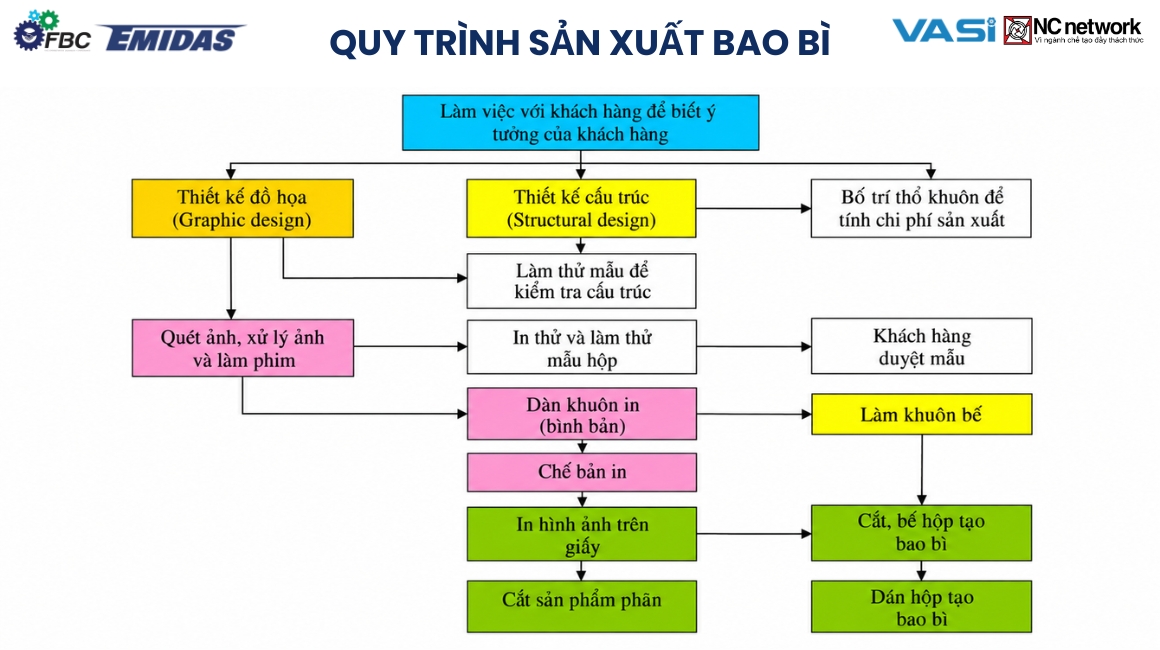

• Sơ đồ quy trình in ấn, sản xuất bao bì:

Quy trình ngành in ấn – bao bì thường gồm nhiều công đoạn liên kết chặt chẽ gồm thiết kế, chọn vật liệu, in thử, in hàng loạt, gia công sau in và kiểm định chất lượng. Thiếu sơ đồ quy trình rõ ràng dễ khiến doanh nghiệp gặp tình trạng sai lệch mẫu, chậm tiến độ hoặc lãng phí nguyên vật liệu.

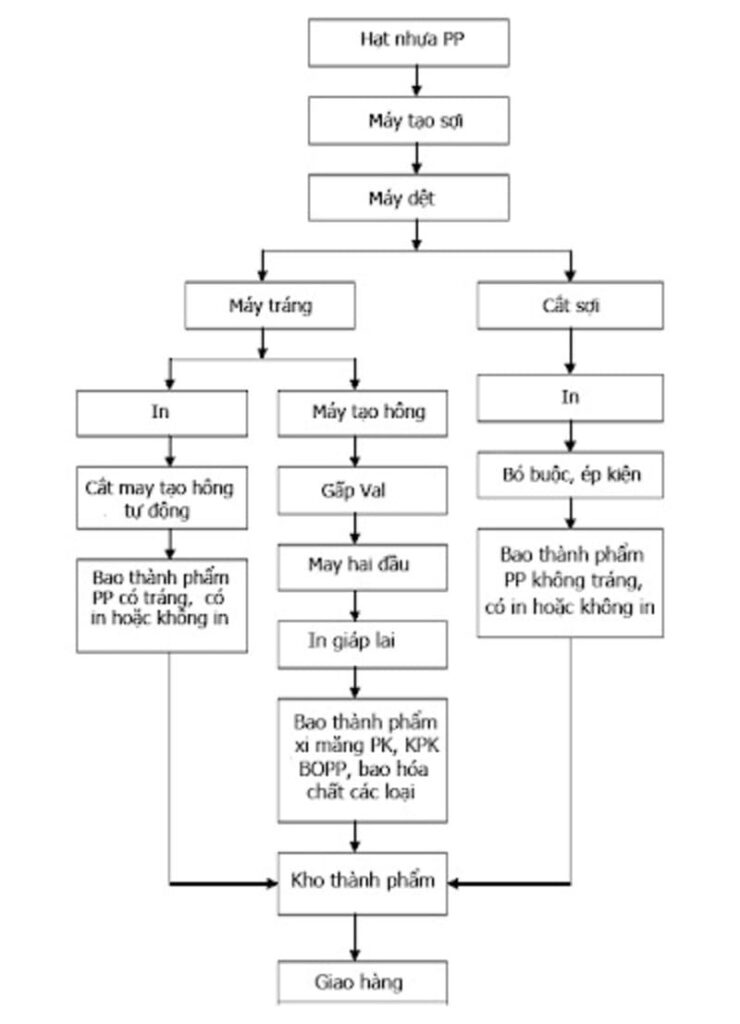

• Lưu đồ quy trình sản xuất các sản phẩm từ nhựa:

Ngành nhựa và cao su thường sử dụng sơ đồ mô tả các bước: chuẩn bị nguyên liệu, pha trộn, ép phun hoặc thổi định hình, làm nguội ổn định kích thước, cắt gọt, kiểm định đến đóng gói. Đặc trưng của sơ đồ này là thể hiện chi tiết các thông số kỹ thuật như nhiệt độ, áp suất, thời gian trong mỗi công đoạn.

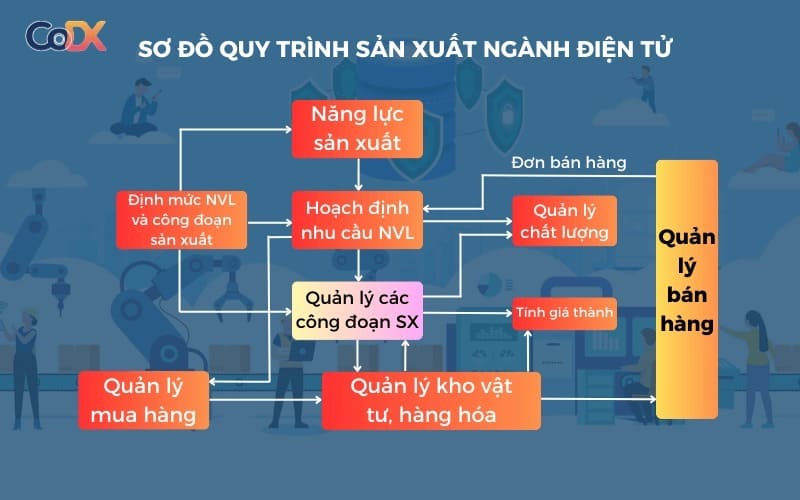

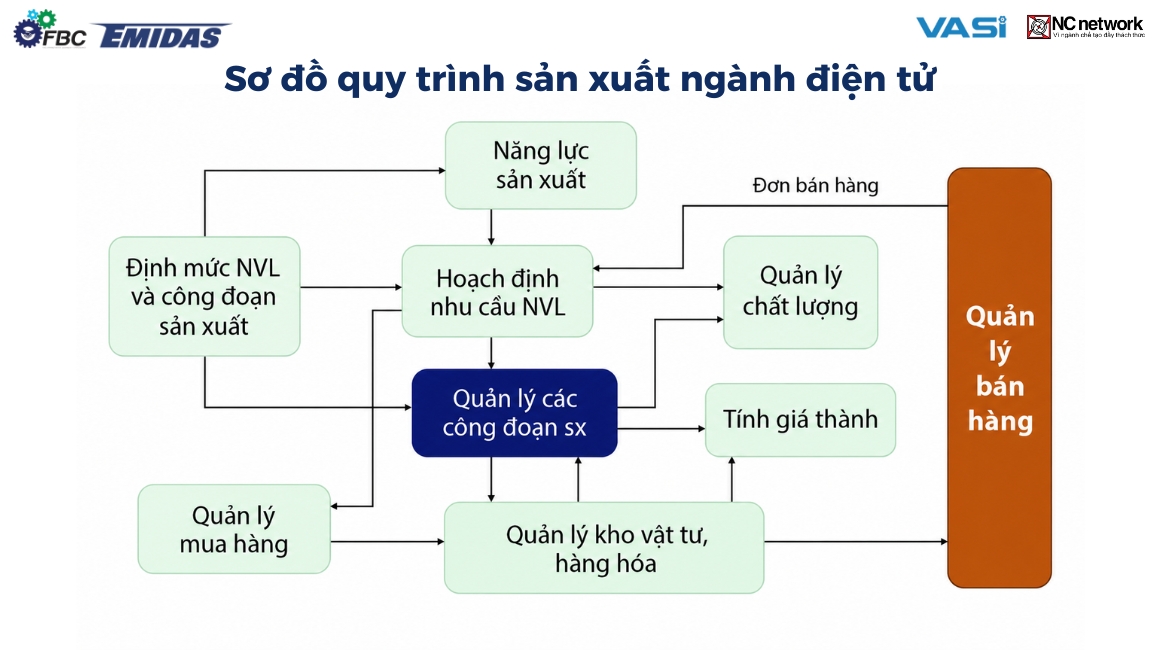

• Sơ đồ quy trình sản xuất ngành điện tử:

Lĩnh vực điện – điện tử đòi hỏi độ chính xác tuyệt đối và môi trường sản xuất sạch, thường dùng sơ đồ khối quy trình sản xuất mô tả các công đoạn từ thiết kế mạch, chuẩn bị linh kiện, sản xuất PCB (bảng mạch in), lắp đặt linh kiện, hàn, kiểm tra thử nghiệm đến đóng gói hoàn thiện. Sơ đồ thường tích hợp các quy trình kiểm tra tự động như AOI, ICT, FCT và biện pháp kiểm soát tĩnh điện (ESD).

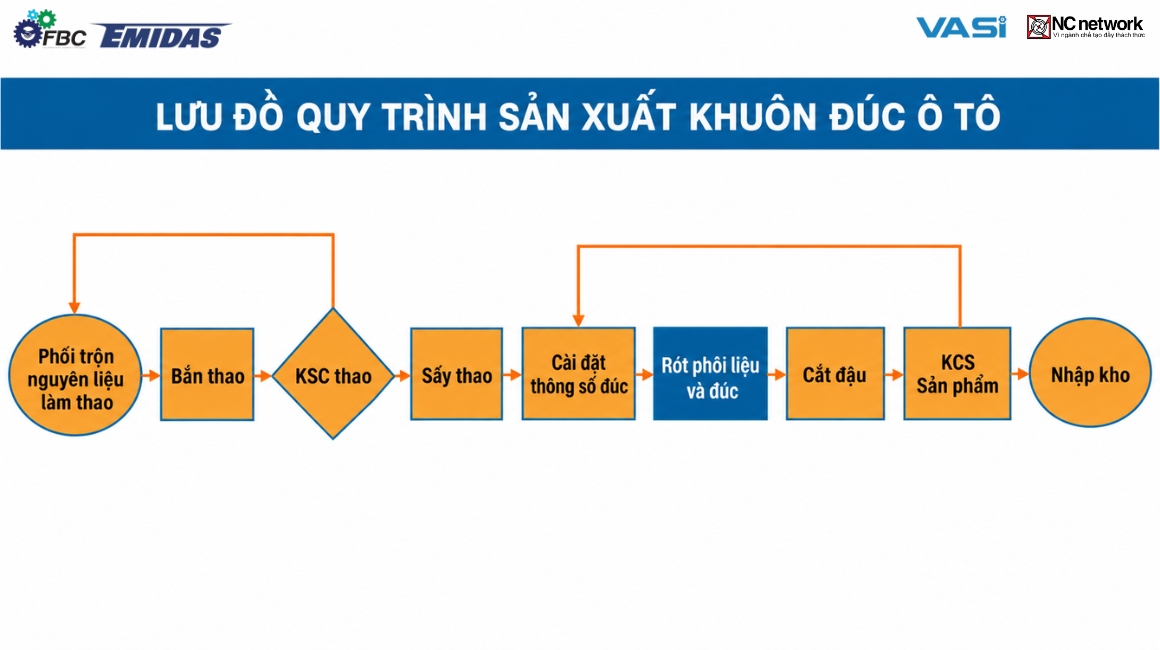

• Lưu đồ quy trình sản xuất khuôn đúc ô tô:

Trong công nghiệp ô tô, khuôn đúc giữ vai trò then chốt đảm bảo độ chính xác, độ bền và tính thẩm mỹ của chi tiết sản phẩm. Sơ đồ quy trình thường mô tả từ thiết kế 3D, lập trình CNC, gia công thô – tinh, đến kiểm tra và bàn giao khuôn.

• Lưu đồ đặt mua vật tư sản xuất (7 bước):

Quy trình đặt mua vật tư điển hình bao gồm: xác định nhu cầu vật tư → lập đề xuất mua hàng → phê duyệt nội bộ → tìm kiếm và lựa chọn nhà cung cấp → đặt hàng → nhận hàng và kiểm tra chất lượng đầu vào → thanh toán và lưu trữ chứng từ. Đây là dạng lưu đồ hỗ trợ đắc lực cho việc quản lý chuỗi cung ứng và kiểm soát chi phí nguyên vật liệu.

• Lưu đồ sản xuất hàng loạt (7 bước):

Quy trình sản xuất hàng loạt thường theo trình tự: lập kế hoạch sản xuất → chuẩn bị nguyên vật liệu → cài đặt máy móc, dây chuyền → gia công/sản xuất theo lô → kiểm soát chất lượng trong quá trình → hoàn thiện, đóng gói → nhập kho thành phẩm. Mô hình này phù hợp với doanh nghiệp sản xuất số lượng lớn, sản phẩm đồng nhất.

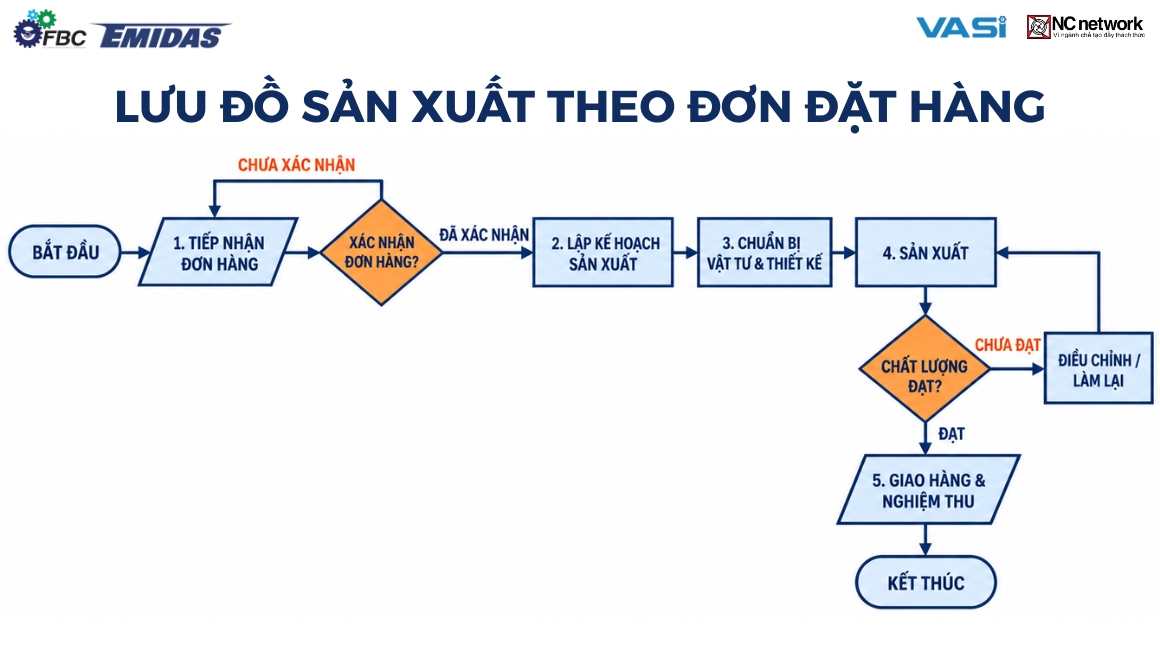

• Lưu đồ sản xuất theo đơn đặt hàng (5 bước):

Với hình thức sản xuất theo đơn hàng (make-to-order), quy trình thường gồm: tiếp nhận và xác nhận đơn hàng → lập kế hoạch sản xuất riêng cho đơn hàng → chuẩn bị vật tư, thiết kế theo yêu cầu → sản xuất và kiểm tra chất lượng → giao hàng và nghiệm thu. Mô hình này linh hoạt hơn nhưng đòi hỏi khả năng phối hợp nhanh giữa các bộ phận kinh doanh, kỹ thuật và sản xuất.

Lưu ý chung: Số bước và trình tự cụ thể trong mỗi mẫu lưu đồ trên có thể thay đổi theo quy mô nhà máy, đặc thù sản phẩm, công nghệ áp dụng và tiêu chuẩn quản lý chất lượng riêng của từng doanh nghiệp. Trước khi áp dụng, doanh nghiệp nên đối chiếu với quy trình thực tế và tham khảo ý kiến chuyên gia quản lý sản xuất hoặc chuyên gia Lean/Six Sigma để đảm bảo tính phù hợp.

Sơ đồ quy trình với sơ đồ mặt bằng, định mức vật tư có gì khác nhau?

Ba loại tài liệu này thường được sử dụng song song trong quản lý sản xuất nhưng có mục đích và nội dung hoàn toàn khác nhau, doanh nghiệp cần phân biệt rõ để tránh nhầm lẫn khi lập kế hoạch:

Tiêu chí	Sơ đồ quy trình sản xuất	Sơ đồ mặt bằng (layout)	Định mức vật tư
Mục đích chính	Mô tả trình tự các bước, hoạt động và luồng công việc trong sản xuất	Mô tả cách bố trí máy móc, thiết bị, khu vực làm việc trong không gian nhà máy	Xác định lượng nguyên vật liệu cần thiết để sản xuất một đơn vị sản phẩm
Nội dung thể hiện	Thứ tự công đoạn, người chịu trách nhiệm, điểm kiểm soát chất lượng	Vị trí vật lý của dây chuyền, kho bãi, đường di chuyển	Số lượng, quy cách vật tư, tỷ lệ hao hụt cho phép
Công cụ biểu diễn	Ký hiệu lưu đồ (hình chữ nhật, hình thoi, mũi tên…)	Bản vẽ kỹ thuật, bản vẽ CAD không gian	Bảng số liệu (BOM – Bill of Materials)
Ứng dụng chính	Chuẩn hóa quy trình, đào tạo, cải tiến Lean	Tối ưu diện tích, giảm di chuyển thừa, bố trí an toàn lao động	Kiểm soát chi phí nguyên vật liệu, lập kế hoạch mua hàng

Ba công cụ này bổ trợ cho nhau, sơ đồ quy trình cho biết làm gì và theo thứ tự nào, sơ đồ mặt bằng cho biết làm ở đâu trong nhà máy, còn định mức vật tư cho biết cần bao nhiêu nguyên liệu cho mỗi công đoạn. Doanh nghiệp muốn tối ưu toàn diện hoạt động sản xuất thường cần kết hợp đồng thời cả ba loại tài liệu này khi triển khai hệ thống quản lý sản xuất (MES) hoặc ERP.

Tóm lại, sơ đồ quy trình sản xuất là công cụ quản lý không thể thiếu giúp doanh nghiệp chuẩn hóa hoạt động, kiểm soát chất lượng và làm nền tảng cho chuyển đổi số trong ngành chế tạo. Để cập nhật thêm các giải pháp công nghệ, xu hướng tự động hóa và kết nối giao thương với đối tác trong ngành chế tạo, doanh nghiệp có thể tìm hiểu thêm tại FBC ASEAN – Triển lãm giao thương chuyên ngành chế tạo lần thứ 10, diễn ra ngày 16-18/09/2026 tại Sảnh 5 & 6 Trung tâm Triển lãm Việt Nam (VEC), Đông Anh, Hà Nội.
